空氣冷卻器系列空氣熱交換器（散熱器）系列
GLⅡ空氣熱交換器
發布時間：2018-04-19 點擊次數：18041 次
GLⅡ空氣熱交換器概述
1、GLⅡ空氣熱交換器是一種標準型號空氣熱交換器，標準結構由鋼制框架、散熱排管（鋼制散熱管）組成，按國家標準圖集制造生產；
2、GLⅡ空氣熱交換器的散熱排管采用U型彎頭連接、多孔板支撐，可以消除受熱膨脹及其它原因所造成的應力， 耐高溫，耐腐性好，經久耐用；
3、GLⅡ空氣熱交換器廣泛應用于烘干系統的空氣加熱及大、中型采暖通風系統，或冷卻空調系統的空氣降溫；
4、GLⅡ空氣熱交換器工作介質：蒸汽、高溫水、鹽水、導熱油；
5、GLⅡ空氣熱交換器工作壓力：（≤1.0MPa）；
6、GLⅡ空氣熱交換器型號表示說明GL①-②-③-④；
①—空氣熱交換器排數（二排，四排，六排）；
②—空氣熱交換器表面管數；
③—空氣熱交換器有效管長（吋）。
④—表示熱鍍鋅（X）
GLⅡ空氣熱交換器特點
1、GLⅡ空氣熱交換器為鋼制雙回路（二排）、或多回路（四排、六排）結構，散熱管用Ф18*2mm無縫鋼管，經專機繞片10*0.3mm皺折鋼帶而成，呈螺旋狀，其片距為3.2mm，承壓高，耐腐蝕；
2、GLⅡ空氣熱交換器的散熱排管全叉排排列，并個單獨彎頭管連接；
3、GLⅡ空氣熱交換器的散熱管特性：
散熱面積：0.64m2/m
肋化系數：14.56
肋通系數：15.8凈面比：0.53
2、GLⅡ空氣熱交換器的散熱排管采用U型彎頭連接、多孔板支撐，可以消除受熱膨脹及其它原因所造成的應力， 耐高溫，耐腐性好，經久耐用；
3、GLⅡ空氣熱交換器廣泛應用于烘干系統的空氣加熱及大、中型采暖通風系統，或冷卻空調系統的空氣降溫；
4、GLⅡ空氣熱交換器工作介質：蒸汽、高溫水、鹽水、導熱油；
5、GLⅡ空氣熱交換器工作壓力：（≤1.0MPa）；
6、GLⅡ空氣熱交換器型號表示說明GL①-②-③-④；
①—空氣熱交換器排數（二排，四排，六排）；
②—空氣熱交換器表面管數；
③—空氣熱交換器有效管長（吋）。
④—表示熱鍍鋅（X）
GLⅡ空氣熱交換器特點
1、GLⅡ空氣熱交換器為鋼制雙回路（二排）、或多回路（四排、六排）結構，散熱管用Ф18*2mm無縫鋼管，經專機繞片10*0.3mm皺折鋼帶而成，呈螺旋狀，其片距為3.2mm，承壓高，耐腐蝕；
2、GLⅡ空氣熱交換器的散熱排管全叉排排列，并個單獨彎頭管連接；
3、GLⅡ空氣熱交換器的散熱管特性：
散熱面積：0.64m2/m
肋化系數：14.56
肋通系數：15.8凈面比：0.53
GLⅡ空氣熱交換器技術參數

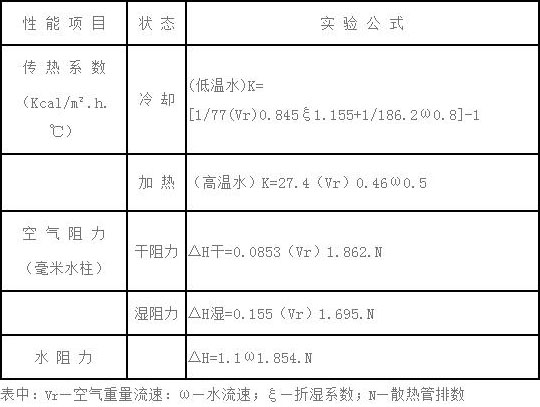

GLⅡ空氣熱交換器性能在不同工況下實驗公式
GLⅡ空氣熱交換器性能在不同工況下實驗公式

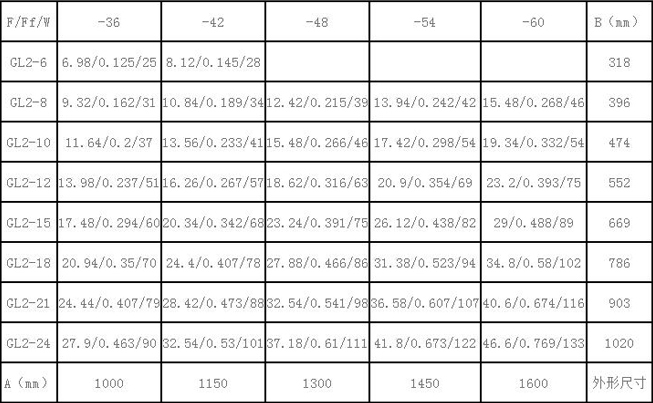

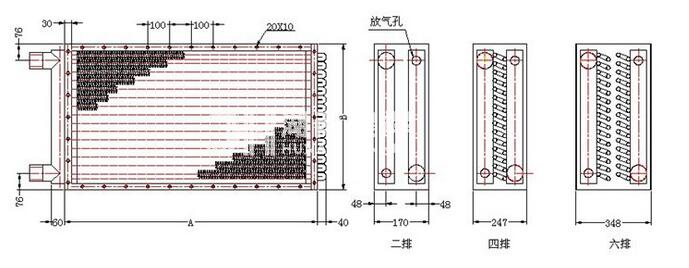

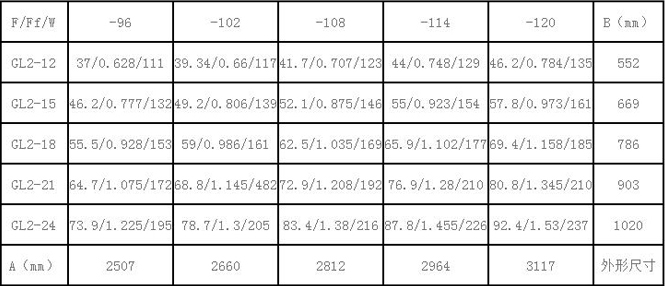

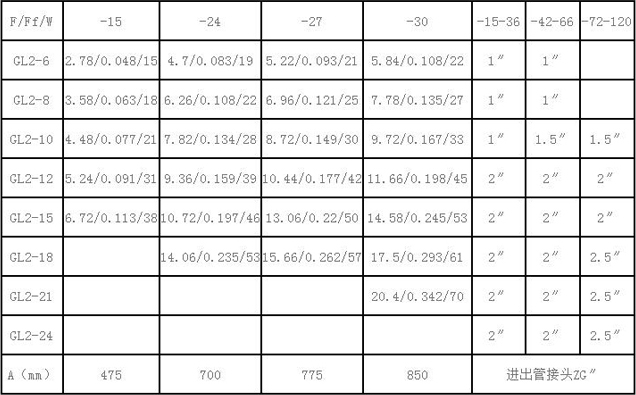

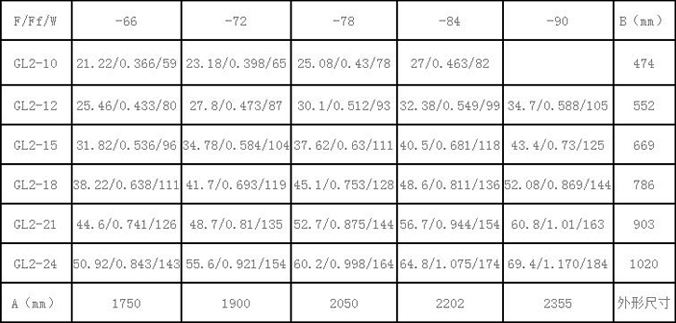

GLⅡ空氣熱交換器散熱面積F（m2）、通風凈截面積Ff（m2）、參考重量W（Kg）、安裝尺寸等一覽表
GLⅡ空氣熱交換器散熱面積F（m2）、通風凈截面積Ff（m2）、參考重量W（Kg）、安裝尺寸等一覽表
GLⅡ空氣熱交換器散熱面積F（m2）、通風凈截面積Ff（m2）、參考重量W（Kg）、安裝尺寸等一覽表
GLⅡ空氣熱交換器散熱面積F（m2）、通風凈截面積Ff（m2）、參考重量W（Kg）、安裝尺寸等一覽表
注：1：表中示散熱面積均為二排結構面積，其余四排，六排結構之散熱面積分別為×2，×3既得；
2：表中示參考重量均為二排結構之重量，其余四排，六排結構之參考重量分別×1.8，×2.7既得。
2：表中示參考重量均為二排結構之重量，其余四排，六排結構之參考重量分別×1.8，×2.7既得。
